国标过滤器

产品介绍:

简介
过滤器,法兰连接,ASTM标准材质。
标准不锈钢过滤网;DN15至DN80为0.8mm孔径,DN100至DN200为1.6mm孔径。
另有其它孔径和目数及monel合金过滤网可供选择。根据需要过滤器阀帽上可钻螺纹孔连接排污阀或排放阀。
注:如有需要可提供低温碳钢过滤器。
口径和管道连接
DN15,20,25,32,40,50,65,80,100,125,150和200

标准法兰GB/T、ANSI Class 150和300,JIS/KS20。

国标过滤器/GB FILTER



可选件过滤网

不锈钢过滤网

孔径

         1.6mm(DN15至DN80)

         3mm(DN15至DN200)

目数

         40,100,200

Monel合金过滤网

孔径

         0.8mm(DN15至DN80)

         1.6mm(DN100至DN200)

         3mm(DN15至DN200)

目数

         100


排污阀或排放阀接口

阀帽上可钻以下口径螺纹孔以便安装排污阀或排放阀。

过滤器口径

排污阀

排放阀

DN15

1/4″

1/4″

DN20和DN25

1/2″

1/2″

DN32和DN40

1″

3/4″

DN50和DN125

11/4″

3/4″

DN150和DN200

2″

3/4″

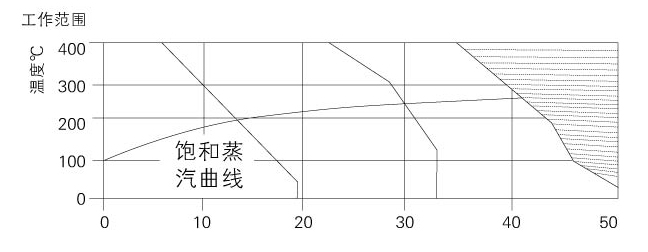

限制条件

阀体设计条件

最大设计温度

最大冷态测试压力

最小工作温度

PN20/ANSI 300

400℃

76barg

0℃

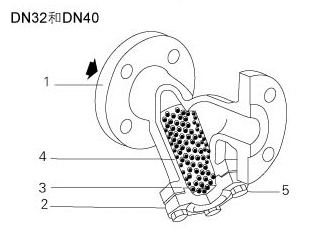

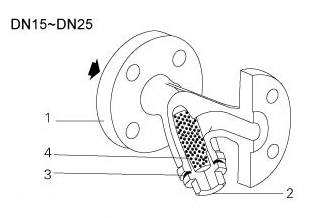

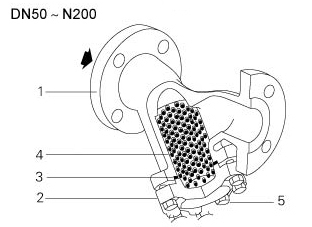

材质

序号

部件

材质

1

阀体

碳钢

2

阀帽

碳钢

3

阀帽垫片

加强型片状石墨

4

过滤网

不锈钢

5

螺栓

不锈钢



订购说明

DN40过滤器,ANSI 300法兰连接,0.8mm孔径不锈钢过滤网。

Kv值

口径

Calibre

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

DN200

孔径

0.8,

1.6,

3mm

5

8

13

22

29

46

72

103

155

237

340

588

目数

40,

100

5

8

13

22

29

46

72

103

155

237

340

588

目数

200

4

6

10

17

23

37

58

83

124

186

268

464






转换公式Cv(UK)=Kv×0.97    Cv(US)=Kv×1.17

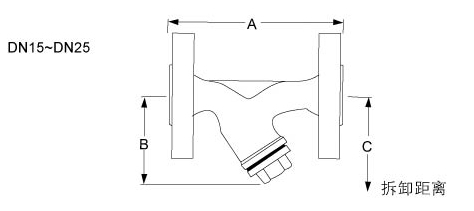

外形尺寸和重量/Prime out-form dimensions and weight

口径

Calibre

ANSI 150

A

ANSI 300

A

JIS/KS 20

A

B

C

过滤网面积

cm2

重量(kg)

Weight

DN15

120

127

126

70

110

27

2.1

DN20

144

150

150

80

130

43

2.9

DN25

154

160

159

95

150

73

3.8

DN32

180

180

178

130

235

135

6.5

DN40

200

208

202

146

260

164

9.0

DN50

230

240

232

180

320

251

10.5

DN65

290

289

278

200

325

327

17.5

DN80

310

311

297

205

330

361

24.0

DN100

351

351

333

255

405

545

30.0

DN125

401

401

383

315

510

843

49.0

DN150

473

478

467

345

560

1117

68.0

DN200

593

600

577

440

710

1909

128.0




安装

过滤器应按阀体上流向箭头所示安装在水平或流向向下的垂直管道上。应用于蒸汽或气体的水平管道上时,过滤器阀体应保持水平面位置,而在液体系统中阀体应为垂直向下位置。
维护
压力
在进行任何维修工作之前,请确保过滤器前后截止阀已关闭,管道中无压力,这可简单的通过安装DV泄压阀(详见单独的资料)实现。不要认为压力表指示为零时就已全部泄压。
温度
关闭前后截止阀,并待过滤器冷却至常温后再进行操作以避免烫伤。必要时应着安全装置,包括戴安全眼镜。
处理
本产品可再循环。处理得当无生态问题。


备件

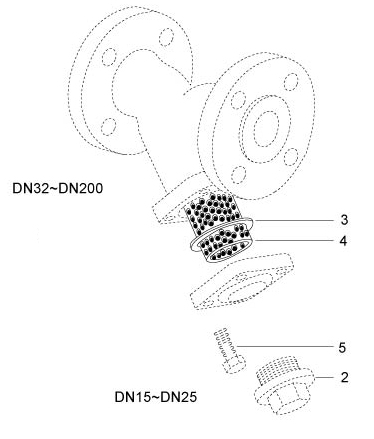

图中实线所示为可供备件,虚线所示不属备件供应范围。
可供备件
过滤网
(标明材质、孔径或目数及过滤器口径)
阀帽垫片 DN15至DN100  3件套
         DN125至DN200 1件
订购备件
请按上表中描述订购备件并标明过滤器型号、口径及所需的过滤网孔径或数目。
例:DN50 ANSI300过滤器的不锈钢过滤网,0.8mm孔径。

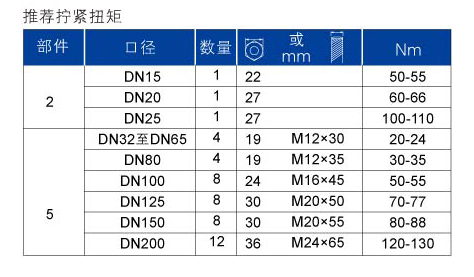

注:更换过滤器阀帽时,需在螺纹上涂上防粘剂,并确保垫片表面的清洁。
