美标波纹管截止阀

产品介绍：

应用规范
1、设计制造：按ANSIB16.34;API600;API602
2、结构长度：按ANSIB16.10;JISB2002
3、连接端法兰尺寸：①150;300或600磅级按ANSIB16.5(RF);
②900磅级按ANSIB16.5(RJ);
4、阀门检验和试验：按API598
5、结构特征：①B.B;OS&Y或W.B;OS&Y;②缩径(R.P)或全径(F.P)
6、材料：按ANSI/ASTM的规定
7、主体材料：A105;F5;F11;F22;304;304L;316;316L;LF2等
Application criterion
1.Design and manufacture:According to ANSIB16.34;API600; API602
2.Structure length:according to ANSIB16.10;JISB2002
3.Size of connecting end flange:①150;300 or 600 pound grade,according to ANSIB16.5(RF);
②900 pound grade,according to ANSIB16.5(RJ);
4.Valve inspection and test:according to API598
5.Structure characteristics:①B.B;OS & Y or W.B;OS & Y;②reduced port (RF) or full port (FP)
6.Materials:According to ANSI/ASTM requirements
7.Materials of main body:A105;F5;F11;F22;304;304L;316;316L;LF2,etc.

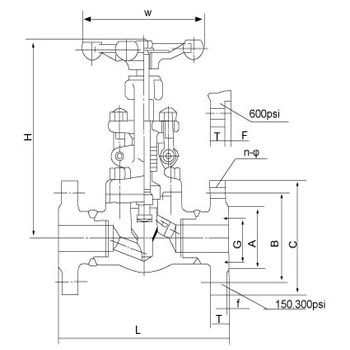

美标波纹管截止阀/ANSI BELLOWS GLOBE VALVE

外形尺寸和重量/Prime out-form dimensions and weight

规格DN Specifications		压力磅级 Pressure pound grade	L	H(开)		M		A	B	C	T	f	n-φ	重量 (kg) Weight
英制（in） British system	公制 Metric	压力磅级 Pressure pound grade	L	缩径 Reduced port	全径 Full port	缩径 Reduced port	全径 Full port	A	B	C	T	f	n-φ	缩径 Reduced port	全径 Full port
1/2	15	150	108	158	163	100	100	35	60.5	89	11.5	1.6	4-16	4.5	6.9
		300	152						66.5	95	14.5	1.6	4-16	4.8	7.7
		600	165						66.5	95	14.5	6.4	4-16	5.6	7.8
3/4	20	150	117	163	193	100	125	43	70	98	13	1.6	4-19	6.9	9.8
		300	178						82.5	118	16	1.6	4-19	7.7	11.3
		600	190						82.5	118	16	6.4	4-19	7.8	12.5
1	25	150	127	193	250	125	160	51	79.5	108	14.5	1.6	4-16	9.8	13.5
		300	203						89	124	17.5	1.6	4-19	11	16.8
		600	216						89	124	17.5	6.4	4-19	12.5	17.5
1¼	32	150	140	250	250	160	160	63	89	118	16	1.6	4-16	13.5	19.5
		300	216						98.5	133	19.5	1.6	4-19	16.8	21.2
		600	229						98.5	133	21	6.4	4-19	17	23.5
1½	40	150	165	250	291	160	180	73	98.5	127	22.5	1.6	4-16	19.5	28.5
		300	229						114.5	156	19.5	1.6	4-22.5	21.2	32.6
		600	241						114.5	156	22.5	6.4	4-22.5	23.5	38.5
2	50	150	203	291	312	180	200	92	120.5	152	19.5	1.6	4-19	28	30.3
		300	267						127	165	22.5	1.6	8-19	32.6	35
		600	292						127	165	25.5	6.4	8-19	38.8	42.2

压力磅级 Pressure pound grade	规格DN Specifications		L	H (开)	W	G	A	B	C	T	f	n-φ	重量 (kg) Weight
压力磅级 Pressure pound grade	英制（in） British system	公制 Metric	L	H (开)	W	G	A	B	C	T	f	n-φ	B.B	W.B
900	1/2	15	216	207	100	39.67	60.5	82.5	120	22.5	6.4	4-22	7.4	8.0
	3/4	20	229	207	100	44.45	66.5	89	130	25.5	6.4	4-22	12.5	13.2
	1	25	254	240	125	50.8	71.5	101.5	150	29.5	6.4	4-26	16.0	17.4
	1¼	32	279	258	160	60.32	81.0	111.1	159	29.5	6.4	4-26	17.2	19.0
	1½	40	305	290	160	68.28	92.0	124	180	32.0	6.4	4-30	23.0	24.5
	2	50	368	337	180	95.25	124.0	165.1	216	38.5	7.9	8-26	29.8	31.0

应用规范
1、设计制造：按ANSIB16.34;API602
2、连接端尺寸：①承插孔尺寸按ANSIB16.11;JISB2306;
②螺纹端尺寸按ANSIB1.20.1;BS21;ISO7/1;JISB0203
3、阀门检验和试验：按API598
4、结构特征：①B.B;I.S或W.B.I.S
5、材料：按ANSI/ASTM的规定
6、主体材料：A105;F5;F11;F22;304;304L;316;316L;LF2等

Application criterion
1.Design and manufacture:According to ANSIB16.34;API602
2.Size of connecting end: ①for size of socket joint hole:according to ANSIB16.11;JISB2306;

②for size of thread end:according to ANSIB1.20.1;BS21;ISO7/1;JISB0203
3.Valve inspection and test:according to API598
4.Structure characteristics:①B.B;I.S or W.B.I.S
5.Materials:in compliance with ANSI/ASTM requirements
6.Materials of main body:According to A105;F5;F11;F22;304;304L;316;316L;LF2,etc.

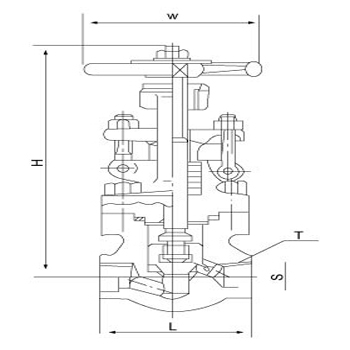

美标波纹管截止阀/ANSI BELLOWS GLOBE VALVE

压力磅级 Pressure Pound grade	规格DN Specifications				S				L	T（in）				W	H （开）	重量 (kg) Weight
	英制（in） British system		公制 Metric		ANSI		JIS			ANSI		JIS、 ISO、 BS
	英制（in） British system		公制 Metric		ANSI		JIS			NPT 牙形60°		PT或RC 牙形55°
	缩径 Reduced port	公制 Metric	缩径 Reduced port	公制 Metric	缩径 Reduced port	公制 Metric	缩径 Reduced port	公制 Metric		缩径 Reduced port	公制 Metric	缩径 Reduced port	公制 Metric			缩径 Reduced port	公制 Metric
150~800 1500	1/4		8		14.2		14.3		79	1/4		1/4		100	157	1.9	2.2
	3/8	1/4	10	8	17.6	14.2	17.9	14.3	79	3/8	1/4	3/8	1/4	100	157	1.9	2.2
	1/2	3/8	15	10	21.8	17.6	22.2	17.9	79	1/2	3/8	1/2	3/8	100	157	1.9	2.0
	3/4	1/2	20	15	27.1	21.8	27.2	22.2	92	3/4	1/2	3/4	1/2	100	162	2.1	1.9
	1	3/4	25	20	33.8	27.1	34.5	27.2	111	1	3/4	1	3/4	125	195	3.3	2.4
	1¼	1	32	25	42.6	33.8	43.2	34.5	120	1¼	1	1¼	1	160	267	7.5	3.5
	1½	1¼	40	32	48.7	42.6	49.1	43.2	152	1½	1¼	1½	1¼	160	267	7.5	8.0
	2	1½	50	40	61.1	48.7	61.1	49.1	172	2	1½	2	1½	180	301	11.4	8.6
		2		50		61.1		61.1	200		2		2	240	312		14.4
	1/4		8		14.2		14.3		111	1/4		1/4		100	207	2.4
	3/8	1/4	10	8	17.6	14.2	17.9	14.3	111	3/8	1/4	3/8	1/4	100	207	2.2	2.4
	1/2	3/8	15	10	21.8	17.6	22.2	17.9	111	1/2	3/8	1/2	3/8	100	207	2.0	2.2
	3/4	1/2	20	15	27.1	21.8	27.2	22.2	111	3/4	1/2	3/4	1/2	100	207	1.8	2.0
	1	3/4	25	20	33.8	27.1	34.5	27.2	130	1	3/4	1	3/4	125	240	3.6	3.8
	1¼	1	32	25	42.6	33.8	43.2	34.5	152	1¼	1	1¼	1	160	258	3.9	4.2
	1½	1¼	40	32	48.7	42.6	49.1	43.2	172	1½	1¼	1½	1¼	160	290	7.5	8.0
	2	1½	50	40	61.1	48.7	61.1	49.1	220	2	1½	2	1½	180	337	12.5	13.2
		2		50		61.1		61.1	235		2		2	200	354		16.8
